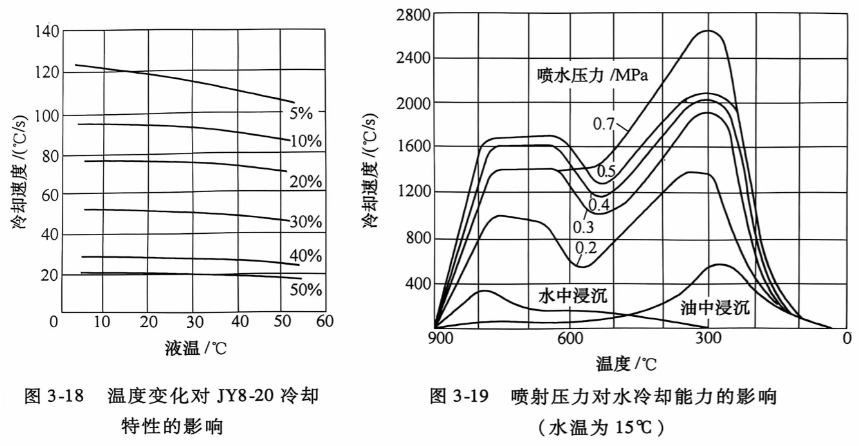

一般水溶性淬火冷卻介質(zhì)隨溫度升高冷卻能力下降，而淬火油在溫度升高時(shí)，流動(dòng)性增強(qiáng)，冷卻能力變化不大。聚合物火冷卻介質(zhì)如PAG淬火冷卻介質(zhì)在75℃左右時(shí)，添加劑與水會(huì)分離，因此使用溫度應(yīng)有一定范圍。圖3-18所示為溫度變化對(duì)JY8-20冷卻特性的影響。

　　2)淬火冷卻介質(zhì)的壓力對(duì)冷卻能力有明顯影響。噴射壓力對(duì)水冷卻能力的影響見圖3-19。

　　3)淬火冷卻介質(zhì)的流量與冷卻能力是正比關(guān)系，埋液淬火工件浸在靜止液體中，但仍可以進(jìn)行工件表面加熱，而當(dāng)液體一流動(dòng)立即完成工件淬火，火冷卻介質(zhì)流量越大，冷卻能力也越大。

　　4)添加劑含量與冷卻能力有直接影響，聚合物火冷卻介質(zhì)的含量越高，冷卻能力越低，因此調(diào)整聚合物淬火冷卻介質(zhì)的含量就可以得到不同的冷卻速度，使淬火冷卻介質(zhì)的冷卻能力在水和油之間變化。圖3-20所示為不同含量AQ251水溶液與自來水、L-AN22全損耗系統(tǒng)用油的火冷卻對(duì)比曲線。
