一般在下述三種情況下，中頻感應器上需附加導磁體。

1)為提高感應器效率，驅使有效圈上的電流流經距零件加熱表面最近的一面，如內孔感應器、平面感應器、齒槽加熱感應器及半軸縱向加熱感應器等，近年來外圓感應器也有附加導磁體的。

2)迫使電流按一定的途徑流動，以獲得均勻加熱，如分合型曲軸感應器等。

3)屏蔽磁場，以防止有效圈鄰近不需受熱的部分發熱。

中頻感應器上的導磁體常用硅鋼片制造。硅鋼片的厚度：當f=2500Hz時，厚度為0.35mm;f=8000~10000Hz時，為0.2mm.

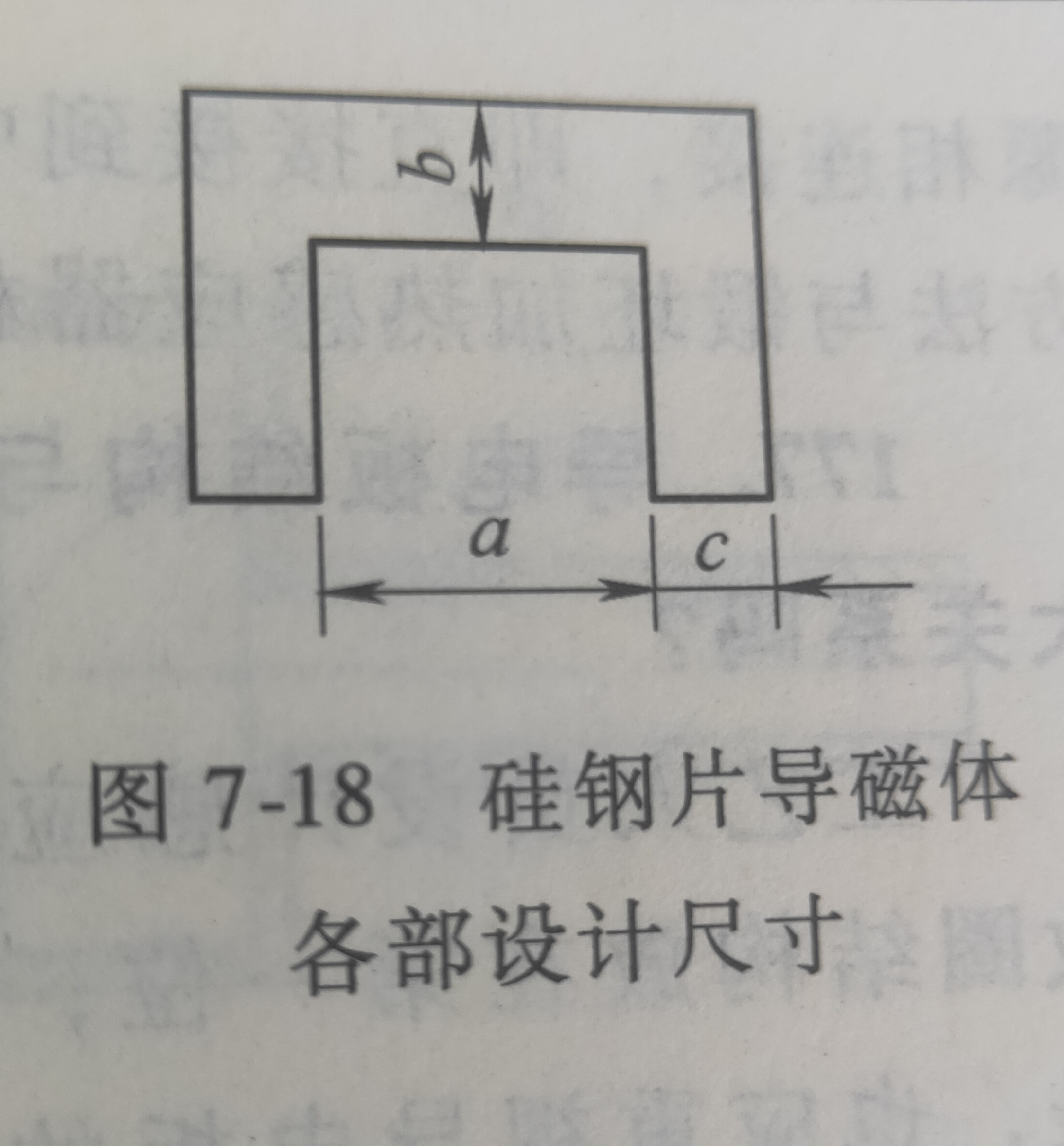

硅鋼片導磁體各部設計尺寸如圖7-18所示。圖中，a=H_感+(0.5~1.0)mm,c=(0.2~0.75)a。c的大小與線圈產生的磁通量有關，增大c可以減少磁感應強度，減少鐵損。實際生產中，c常不小于5mm,但也有因結構所限，采用2mm的。b應大于c,一般大于5mm.

導磁體與有效圈間應絕緣，以前采用0.5mm的云母片作絕緣層，近年來已改進使用耐溫200℃的導熱膠作絕緣層。導磁體應緊緊地固定在有效圈上，為防止硅鋼片束受熱膨脹而拱起，在有效圈上，常采用在硅鋼片間襯墊與硅鋼片同尺寸的門形云母片，其厚度為0.2mm,每10mm硅片間插入一片。
